一、衬氟蝶阀概述
衬氟蝶阀是采用阀杆一起转动的蝶板做启闭件,用以实现阀门的开启、关闭与调节。衬四氟蝶阀是衬氟蝶阀其中的一种,衬里蝶阀阀体采用分体式组合。便于装配和密封调节,阀门工作时只有全氟塑料阀座与衬氟塑料蝶板与介质接触。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,完全达到介质的零泄漏,该阀门体积小、重量轻、结构紧凑、开关迅速、外形美观、工艺合理、性能可靠、操作轻便,使用寿命长。
该阀门可承受除熔融碱金属和元素氟以外的任何腐蚀性介质,是化工、石油、医药、食品、钢铁冶炼、造纸、水电、环保等系统的气体、液体、半流体的管路和容器上做快速切断和调节设备使用的理想产品。
衬里材料:PTFE、FEP、PFA、GXPO等。
连接形式:对夹式、法兰式、凸耳式连接。
驱动方式:手动、蜗轮、电动、气动、液动。
二、衬氟蝶阀产品特性
高耐腐蚀性·耐久性

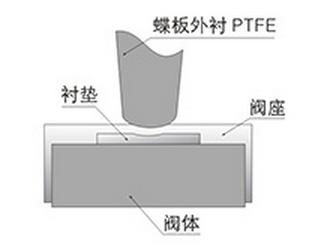

特氟隆(PTFE·PFA)所具有的高耐腐蚀性和防止流体附着的性质适合于强酸、天然气、食品等的流体。并且防止流体滞留的独特内部构造.更加确保了制品的耐久性和清洁。采用新方式的阀体封条阀门本体安装备份橡胶,因橡胶的压缩反力,使阀板的外围被阀体反弹垫所包覆。并且,为了提高密封性,阀体中心部向内侧稍微隆起。阀板紧密地被封住.使其具有良好的密封性。
高耐热性·耐压性能抵抗恶劣的环境
150℃、1 0MPa的条件下.密封性保持不变并且能维持操作性.即使是恶劣的环境也能使用。

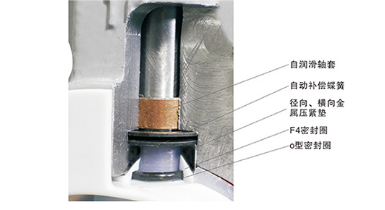

防止液体渗漏的三重封条结构
1次是阀板和阀座间过盈实现密封:2次封条是0形圈:3次是锥度的压力而产生的密封。三重的密封结构完全阻止了介质的渗漏。
技术性能规范:
设计标准 | HG/T 3704,GB/T 12238 | API 608 | ||
结构长度 | HG/T 3704,GB/T 12221 | ASMEB 16.10 | ||
法兰形式尺寸 | HG/T 20592,GB/T 9119 | ASMEB 16.5,JISB2220 | ||
检验与试验 | GB/T 13927,JB/T 9092 | API 598 | ||
公称压力(MPa) | 1 | 1.6 | 150Lb | |
实验压力(MPa) | 壳体试压 | 1.5 | 1.5 | 1.5 |
高圧密封 | 1.1 | 1.1 | 1.1 | |
低压密封 | 0.6 | 0.6 | 0.6 | |
适用温度(℃) | PTFE:30-180 PFA:30-200 FEP:30-150 GXPO:10-80 | |||
适用介质 | 盐酸、硝酸、氢氟酸、液氯、硫酸、王水等强腐蚀性介质 |
注:衬氟阀门壳体试压和密封按照上表测试,测试标准仅供参考通用阀门标准。高压力特殊情况协商处理。

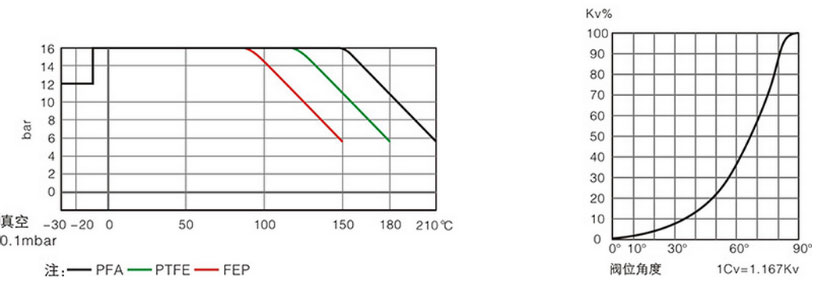

压力温度曲线:
90度开CV值表:
(mm) | CV |
50 | 210 |
65 | 210 |
80 | 410 |
100 | 710 |
125 | 1150 |
150 | 1750 |
200 | 3550 |
250 | 5100 |
300 | 8870 |
350 | 9200 |
400 | 14500 |
450 | 20100 |
500 | 22000 |
600 | 31000 |
700 | 39500 |
800 | 51750 |
900 | 63600 |

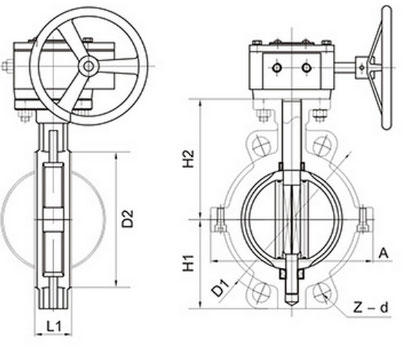

连接尺寸表
HG/T 20592(单位:mm)
DN | NPS | L1 | PN1.0MPa | PN1.6MPa | D2 | H1 | H2 | A | ||
对夹 | D1 | Z-d | D1 | Z-d | ||||||
40 | 1 1/2 | 40 | 110 | 4-18 | 110 | 4-18 | 70 | 60 | 90 | 78 |
50 | 2 | 43 | 125 | 4-18 | 125 | 4-18 | 90 | 70 | 112 | 96 |
65 | 2 1/2 | 46 | 145 | 4-18 | 145 | 4-18 | 110 | 80 | 125 | 112 |
80 | 3 | 46 | 160 | 8-18 | 160 | 8-18 | 130 | 89 | 135 | 130 |
100 | 4 | 52 | 180 | 8-18 | 180 | 8-18 | 148 | 105.5 | 142 | 150 |
125 | 5 | 56 | 210 | 8-18 | 210 | 8-18 | 181 | 121 | 165 | 178 |
150 | 6 | 56 | 240 | 8-22 | 240 | 8-22 | 202 | 145 | 180 | 206 |
200 | 8 | 60 | 295 | 8-22 | 295 | 12-22 | 263 | 177 | 228 | 260 |
250 | 10 | 68 | 350 | 12-22 | 355 | 12-26 | 313 | 205 | 278 | 317 |
300 | 12 | 78 | 400 | 12-22 | 410 | 12-26 | 368 | 235 | 295 | 367 |
350 | 14 | 78 | 460 | 16-22 | 470 | 16-26 | 415 | 260 | 341 | 466 |
400 | 16 | 102 | 515 | 16-26 | 525 | 16-30 | 484 | 299 | 390 | 495 |
450 | 18 | 114 | 565 | 20-26 | 585 | 20-30 | 519 | 320 | 442 | 630 |
500 | 20 | 127 | 620 | 20-26 | 650 | 20-33 | 569 | 352.5 | 470 | 694 |
ASNE B16.5/JIS B2220(单位:mm)
DN | NPS | L1 | PN1.0MPa | PN1.6MPa | D2 | H1 | H2 | A | ||
对夹 | D1 | Z-d | D1 | Z-d | ||||||
40 | 1 1/2 | 40 | 98.5 | 4-16 | 105 | 4-19 | 70 | 60 | 90 | 78 |
50 | 2 | 43 | 120.5 | 4-19 | 120 | 4-19 | 90 | 70 | 112 | 96 |
65 | 2 1/2 | 46 | 139.5 | 4-19 | 140 | 4-19 | 110 | 80 | 125 | 112 |
80 | 3 | 46 | 152.5 | 4-19 | 150 | 8-19 | 130 | 89 | 135 | 130 |
100 | 4 | 52 | 190.5 | 8-19 | 175 | 8-19 | 148 | 105.5 | 142 | 150 |
125 | 5 | 56 | 216 | 8-22 | 210 | 8-23 | 181 | 121 | 165 | 178 |
150 | 6 | 56 | 241.5 | 8-22 | 240 | 8-23 | 202 | 145 | 180 | 206 |
200 | 8 | 60 | 298.5 | 8-22 | 290 | 12-23 | 263 | 177 | 228 | 260 |
250 | 10 | 68 | 362 | 12-25 | 355 | 12-25 | 313 | 205 | 278 | 317 |
300 | 12 | 78 | 432 | 12-25 | 400 | 16-25 | 368 | 235 | 295 | 367 |
350 | 14 | 78 | 476 | 12-29 | 445 | 16-25 | 415 | 260 | 341 | 466 |
400 | 16 | 102 | 540 | 16-29 | 510 | 16-27 | 484 | 299 | 390 | 495 |
450 | 18 | 114 | 578 | 16-32 | 565 | 20-27 | 519 | 320 | 442 | 630 |
500 | 20 | 127 | 635 | 20-32 | 620 | 20-27 | 569 | 352.5 | 470 | 694 |
